多維力傳感器->六維力
六維力
描述
適用于六維度力值測量

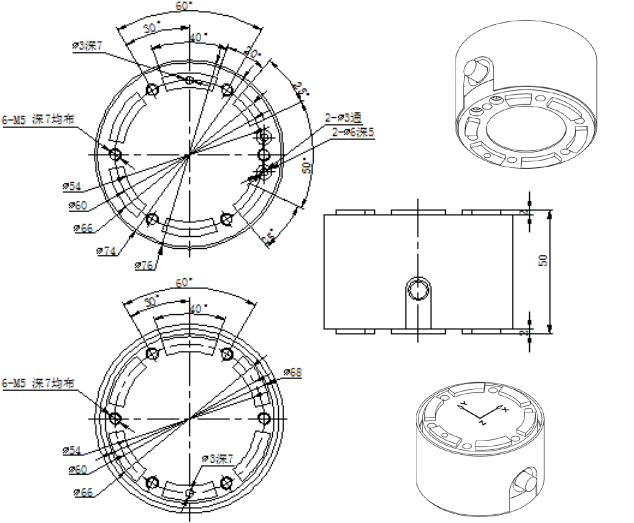

產品尺寸：
技術參數(shù)Technical parameter:
|
測量范圍 Measurement range FX FY FZ
MX MY MZ
|
200,200,500N
|
|
5,5,10Nm
|
|
|
輸出范圍 Output range Fx /Fy/Fz/Mx/My/Mz
|
0 ~5V/ 0 ~5V/ 0 ~5V/ 0 ~2.5V/ 0 ~5V/ 0 ~5V
|
|
供電電壓 Power supply voltage
|
12V
|
|
綜合誤差 Combined error
|
±0.5% F.S
|
|
輸入阻抗 Input resistance
|
350±2Ω
|
|
輸出阻抗 Output resistance
|
350±2Ω
|
|
絕緣電阻 Insulation resistance
|
≥5000MΩ
|
|
工作溫度范圍 Operating Temperature Range
|
-10~+70℃
|
|
安全過載 Maximum safe over load
|
150%F.S
|
|
密封等級 Sealing Class
|
IP67
|
|
電纜 Cable
|
3m
|
|
接線方式Mode of Connection
|
電源正 ---- 紅色 電源負 ---- 黑色
FX輸出 ---- 綠色 FY輸出 ---- 白色
FZ輸出 ---- 藍色 MX輸出 ---- 黃色
MY輸出 ---- 灰色 MZ輸出 ---- 棕色
|
