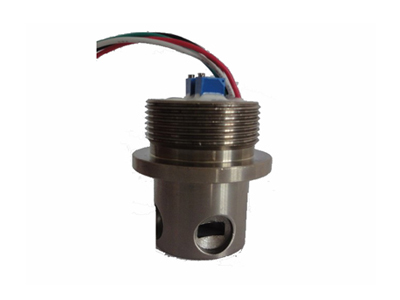

礦用壓力傳感器->BY-1D型
BY-1D型
描述
產品特性：
◆ 應變孔式設計，體積小，密封性好。
◆ 性能穩定可靠，量程范圍廣。
◆ 螺紋連接：M33×1.5 （可提供用戶要求的各種機械連接方式），安裝使用方便。
◆ 適用于煤礦井下綜采支架壓力測量。
◆ 性能穩定可靠，量程范圍廣。
◆ 螺紋連接：M33×1.5 （可提供用戶要求的各種機械連接方式），安裝使用方便。
◆ 適用于煤礦井下綜采支架壓力測量。
外形尺寸Dimensions （單位Unit: mm）:
技術參數Technical parameter:
|
測量范圍 Measurement range
|
0~60MPa
|
|
輸出范圍 Output range
|
0~2.5/0.25~2.25V
|
|
供電電壓 Power supply voltage
|
3~5V
|
|
綜合誤差 Combined error
|
±0.5% F.S
|
|
零點溫度影響 Temp. effect on zero
|
±0.05% F.S/10℃
|
|
輸出溫度影響 Temp. effect on Span
|
±0.05% F.S/10℃
|
|
輸入阻抗 Input resistance
|
1001±2Ω
|
|
輸出阻抗 Output resistance
|
1001±2Ω
|
|
絕緣電阻 Insulation resistance
|
≥5000MΩ
|
|
工作溫度范圍 Operating Temperature Range
|
-10~+70℃
|
|
安全過載 Maximum safe over load
|
150%F.S
|
|
極限過載 Ultimate over load
|
250%F.S
|
|
密封等級 Sealing Class
|
IP67
|
|
材質 Element material
|
合金鋼Alloy Steel
|
|
電纜 Cable
|
25cm
|
|
引用標準Citation
|
GB/T7551-2008/ OIML R60
|
|
接線方式Mode of Connection
|
電源正 ---- 紅色 電源負 ---- 黑色
輸出正 ---- 綠色 輸出負 ---- 白色
|
